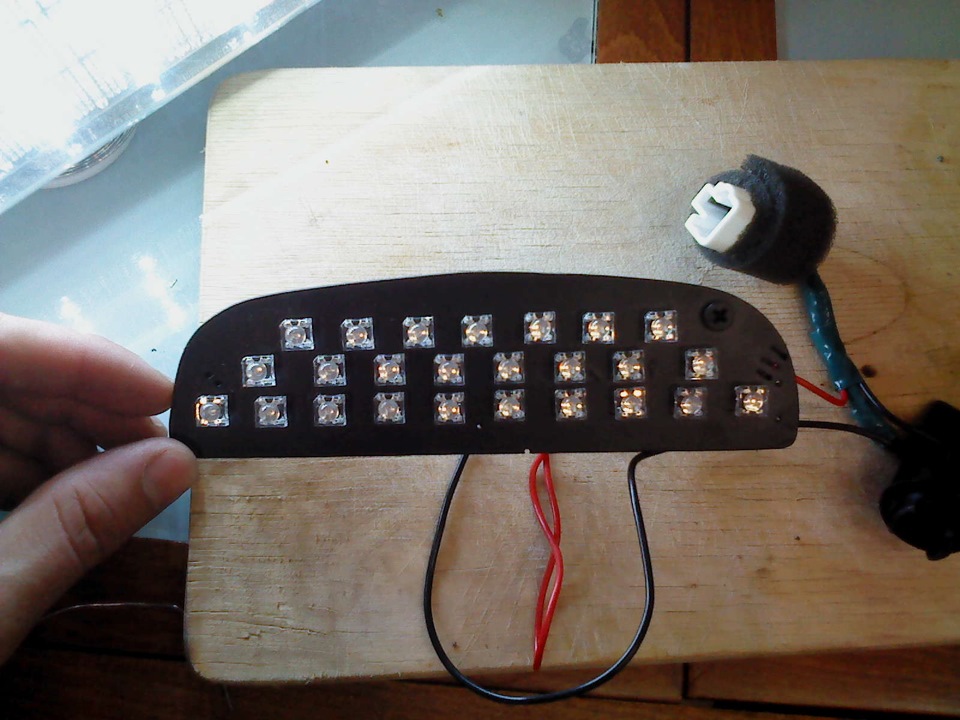

Автоэлектрик. Стоп сигнал на светодиодах собственными руками. Популярная опция тюнинга отечественных машин — установка повторителей стоп-сигнала. Раньше такие устройства делали на базе ламп накаливания, каковые или включались в один момент с зажиганием стоп-сигналов автомобиля, или делали разные световые эффекты, типа удлиняющейся и сокращающейся линии.

Недочёт всех этих устройств — как раз лампы накаливания. Свет дают желтоватый и довольно часто перегорают.
На появление на рынке сверхярких светодиодов установщики и автолюбители отреагировали скоро — стали устанавливать светло синий светодиоды в блоки фар и на «брызгалки” стеклоомывателей. Но повторителей стоп-сигнала на таковой базе до тех пор пока видится мало. А преимущества перед лампами очевидны — необыкновенный «электронный” свет, высокая надежность.

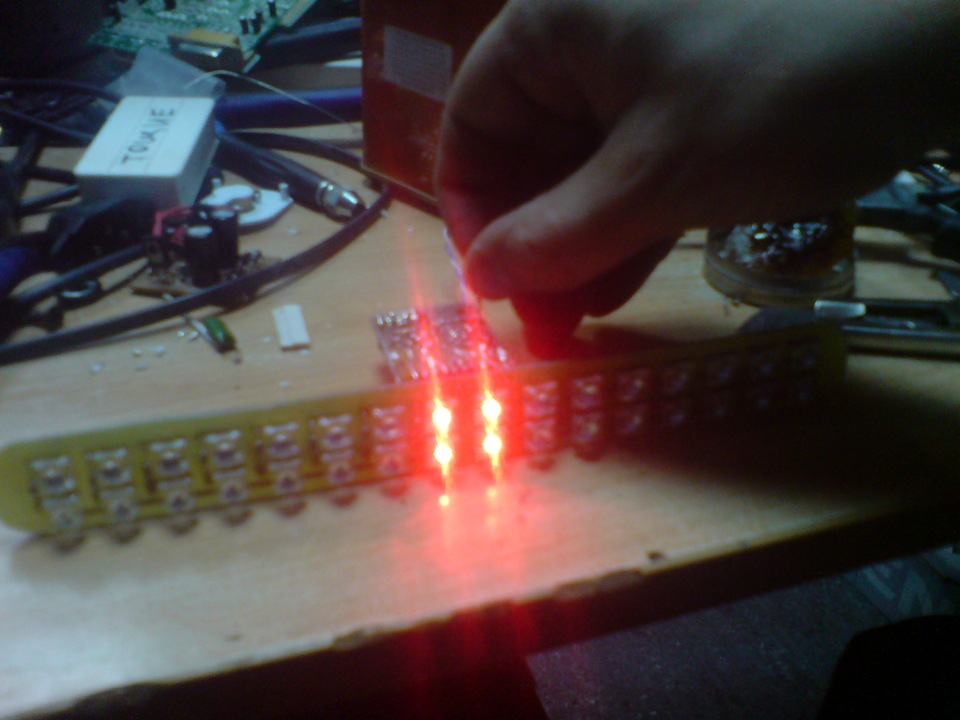

На рисунке в тексте светодиодная схема повторителя стоп-сигнала на микросхеме К561ПУ4, содержащей четыре КМОП повторителя уровня. Элементы включены последовательно через RC-цепи, вносящие задержку в распространив уровня. При включении стоп-сигнала первым зажигается светодиод HL7, расположенный посредине линии составленной из светодиодов HL1-HL13 (светодиоды находятся в линию в порядке номеров, обозначенных на схеме).

После этого, неспешно зажигаются и все остальные светодиоды.
Получается световой эффект, при котором включение стоп-сигнала сопровождается зажиганием световой точки, а после этого, она преобразовывается в удлиняющуюся линию. По окончании выключения стоп-сигнала, сперва меркнет средний светодиод (HL7) а после этого, неспешно меркнут остальные. Получается как словно бы светящаяся линия разорвалась на две маленькие линии, каковые укоротились неспешно до двух точек и провалились сквозь землю.
Параметрический стабилизатор на R13-VD1 помогает для ограничения напряжения на микросхеме, дабы не она не вышла из строя от выбросов напряжения в бортовой сети автомобиля.
Светодиоды светло синий цвета свечения, в бесцветных корпусах, снаружи похожих по форме на АЛ307. Марка автору не известна (в магазине было написано : «Светодиоды импортные сверхяркие, светло синий”, второй информацией продавцы не обладали).
Первоначально употреблялись транзисторы КТ315, но проработали они не продолжительно и были замены на более замечательные КТ815.
Микросхема К561ПУ4 довольно редкая, при необходимости её возможно заменить двумя К561ЛН2, включив по два её инвертора последовательно. Окажется по три повторителя в каждой микросхеме.
Установить желаемую скорость воспроизведения светового результата возможно подбором сопротивлений резисторов R2-R7.
